PIX-MUSCLE®-HXR3 大功率免维护模压切边有齿联组带

高功率

免维护

效率高达98%

均匀功率传输

较低的外形尺寸

卓越的灵活性

适用于直径较小的带轮

REACH和RoHS

防静电

耐油

耐热性

温度范围 -35°C to +130°C

封面

重型特殊编织 EPDM 橡胶织物

坐垫矩阵

高强度缓冲橡胶复合物

拉伸部件

免维护聚酯线

压缩矩阵

纤维填充、高模量、三元乙丙橡胶（EPDM）基橡胶复合物，带精密齿轮

体验产品

我们令人惊叹的交互式 3D Belt 模型可以通过丰富的渲染效果，让观众从任何角度或比例观看产品，从而获得亲身体验。

增强现实（AR)

3D 查看器

任何设备

任何浏览器

参考标准

ISO 5290, BS 3790, RMA IP-22

应用


高温工业驱动器、压缩机、鼓风机、大功率压力机、热轧机、纺织机械、ID 风扇、FD 风扇、挖掘机、泵、发电机、粉碎机等。

说明

  • 腰带也采用 Muscle-HXR4 结构

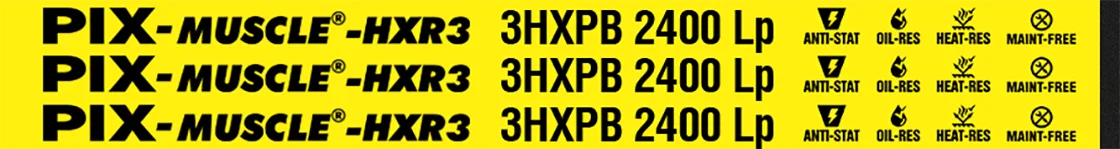

产品标签

image box

产品范围

部门 顶部宽度
(Tw) (mm)		 厚度
(Th) (mm)		 角度
(θ) (学位)		 间距
(p) (mm)		 制造范围 长度名称 其他产品详情
Min.
(inch/mm)		 Max.
(inch/mm)
MF3-HXPZ 10 10 36 12 23.5 / 600 200 / 5000 Lp 点击此处
MF3-HXPA 13 12 36 15 23.5 / 600 200 / 5000 Lp 点击此处
MF3-HXPB 16.3 16 40 19 23.5 / 600 200 / 5000 Lp 点击此处
MF3-HXPC 22 20 36 25.5 23.5 / 600 200 / 5000 Lp 点击此处
MF3-H3VX 9.7 10 40 10.3 23.5 / 600 200 / 5000 La 点击此处
MF3-H5VX 15.8 16 38 17.5 23.5 / 600 200 / 5000 La 点击此处
