PIX-X'tra®-XV 变速皮带

横向刚度

高抗拉强度

提高散热率

高横向刚性

适用于直径较小的带轮

卓越的灵活性

防静电

耐油

耐热性

温度范围 -25°C to +100°C

封面

耐磨、CR 橡胶混纺织物

多层粘结胶

CR 橡胶复合物

线绳

聚酯线绳

压缩矩阵

高模量 CR 橡胶复合物与精密模制齿轮

体验产品

我们令人惊叹的交互式 3D Belt 模型可以通过丰富的渲染效果，让观众从任何角度或比例观看产品，从而获得亲身体验。

增强现实（AR)

3D 查看器

任何设备

任何浏览器

参考标准

RMA IP 25/1991, ISO 3410:1989 (E) / ASAE S211-4

应用


变速滑轮传动需要精确的速度控制和最大范围的速度变化、娱乐设备、机床等。

说明

  • 可应要求提供中间尺寸
  • 芳纶线结构皮带可根据要求提供

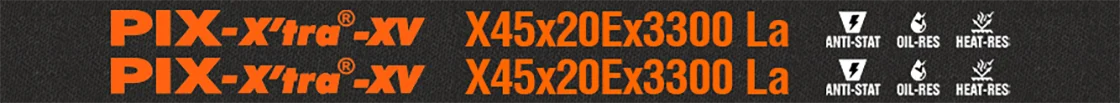

产品标签

image box

产品范围

部门 顶部宽度
(Tw) (mm)		 厚度
(Th) (mm)		 角度
(θ) (学位)		 制造范围 Belt Length Factor 其他产品详情
Min.
(mm)		 Max.
(mm)		 Lp 至 La
(mm)		 Li 至 Lp
(mm)		 Li 至 La
(mm)
22V-A22/1422V 22 8 22 21.5 / 550 200 / 5000 15.0
 35.0
 50
30V-A22/1922V 30 10 22 21.5 / 550 200 / 5000 20.0
 42.0
 62
 点击此处
37V-A22/2322V 37 11 22 21.5 / 550 200 / 5000 23.0
 46.0
 69
 点击此处
30V-A26/1926V 30 11 26
 21.5 / 550 200 / 5000 23.0
 46.0
 69
 点击此处
46V-A26/2926V 46 13 26 21.5 / 550 200 / 5000 27.0
 55.0
 82
 点击此处
51V-A26/3226V 51.0
 13.0
 26 21.5 / 550 200 / 5000 27.0
 55.0
 82
40V-A30/2530V 40.0
 15.0
 30 25 / 635 200 / 5000 30.0
 65.0
 95
 点击此处
51V-A30/3230V 51 16.0
 30 25 / 635 200 / 5000 33.0
 67.0
 100
70V-A30/4430V 70.0
 18 30 25 / 635 200 / 5000 37.0
 77.0
 114
 点击此处
64V-A36/4036V 64.0
 18 36 25 / 635 200 / 5000 37 77 114
70V-A36/4436V 70 18 36 25 / 635 200 / 5000 37 77 114
76V-A36/4836V 76 19 36 25 / 635 200 / 5000 39.0
 81.0
 120
XHG 17 8 26 21.5 / 550 200 / 5000 15.0
 35.0
 50
XHH 20 10 26 21.5 / 550 200 / 5000 20.0
 42.0
 62.0
XHI 25 13 26 21.5 / 550 200 / 5000 27.0
 55.0
 82.0
XHJ 32 15 26 29.5 / 750 200 / 5000 30.0
 65.0
 95.0
 点击此处
XHK 38 18 26 29.5 / 750 200 / 5000 37.0
 77.0
 114.0
XHL 45 20.0
 26 29.5 / 750 200 / 5000 40.0
 82.0
 122.0
XHM 51 22 26 29.5 / 750 200 / 5000 45.0
 90.0
 135.0
XHN 57 24 26 29.5 / 750 200 / 5000 50.0
 100.0
 150.0
XHO 64 25 26 29.5 / 750 200 / 5000 53.0
 106.0
 159.0
XHQ 76 30 30 29.5 / 750 200 / 5000 60 128 188
